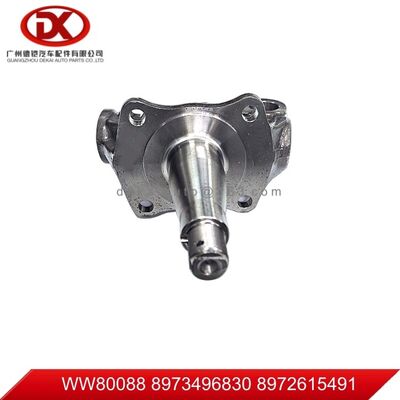

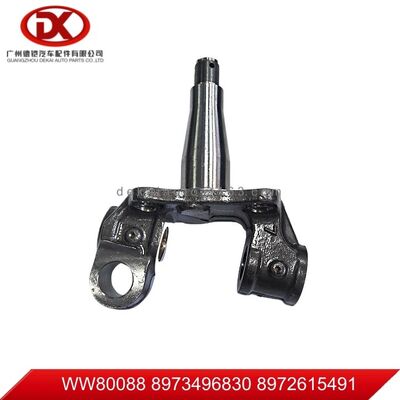

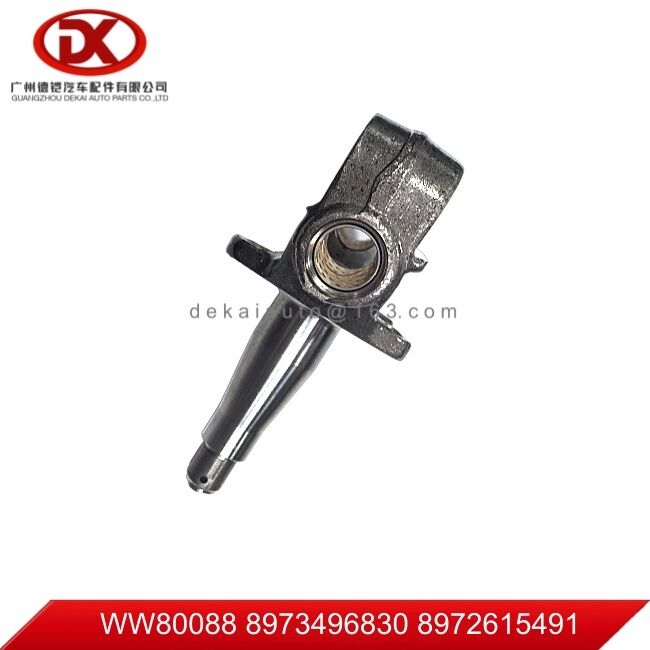

이수즈 4HG1/4HG1-T 넥터 RH 8973496830 8972615491에 적합합니다.

Isuzu 4HG1/4HG1-T 너클 RH  8973496830 8972615491에 적합

WW80088  너클 RH  8973496830 8972615491 ISUZU 4HG1/4HG1-T


더 많은 부품:


스티어링 너클 작동 방식

I. 스티어링 너클의 핵심 구조 (작동의 기초)

1. 허브 장착 표면: 베어링을 통해 휠 허브에 연결됩니다. 휠은 허브에 직접 고정되며, 스티어링 너클은 허브/휠을 함께 편향시킵니다.

2. 스티어링 암 (너클 암): "상부 스티어링 암"과 "하부 스티어링 암"으로 나뉘며, 스티어링 힘을 받아 티 로드와 볼 조인트로 연결하는 데 중요합니다.

3. 서스펜션 부착 지점: 상단은 쇼크 업소버/스프링 시트를 통해 차체에 연결되고, 하단은 하부 컨트롤 암 (또는 MacPherson 서스펜션의 스트럿)을 통해 프레임에 연결됩니다. 일부 모델에는 스웨이 바 부착 지점도 있습니다.

4. 브레이크 장착 표면: 브레이크 캘리퍼 (디스크 브레이크) 또는 브레이크 드럼 (드럼 브레이크)을 고정하고 제동 중 반력을 견딥니다.

II. 핵심 작동 논리 (두 단계: 스티어링 + 하중 지지 및 쿠션)

1. 스티어링 과정: 스티어링 힘을 전달하여 휠을 편향시킵니다.

• 1단계: 스티어링 휠을 돌리면 스티어링 칼럼을 통해 "스티어링 기어" (예: 랙 앤 피니언 스티어링 기어)가 구동됩니다.
• 2단계: 스티어링 기어는 회전 운동을 선형 운동으로 변환하여 "티 로드" (좌우)를 앞뒤로 밀거나 당깁니다.
• 3단계: 티 로드는 볼 조인트를 통해 스티어링 너클의 "스티어링 암"에 연결되어 추력/당김을 스티어링 너클로 전달합니다.
• 4단계: 스티어링 너클은 서스펜션 부착 지점 (예: MacPherson 서스펜션의 스트럿 축 또는 더블 위시본 서스펜션의 상부 및 하부 볼 조인트를 연결하는 선)을 중심으로 회전하여 허브와 휠을 편향 (좌/우 회전)시킵니다.
• 핵심 세부 사항: 스티어링 너클의 편향 각도는 스티어링 기어의 스트로크와 티 로드 길이에 의해 결정되며, 일반적으로 차량의 최소 회전 반경을 보장하기 위해 최대 편향 각도는 35°~40°입니다.

2. 하중 지지 및 쿠션: 서스펜션과 협력하여 진동을 흡수하고 휠 접촉을 유지합니다.

• 하중 지지: 차량의 무게는 쇼크 업소버/스프링에서 스티어링 너클로 전달된 다음 허브 베어링을 통해 휠로 전달되어 최종적으로 지면으로 전달됩니다.
• 쿠션: 휠이 구덩이나 범프 위를 지나갈 때, 도로 충격은 휠을 위/아래로 밀어 → 스티어링 너클을 "하부 컨트롤 암 볼 조인트" (또는 서스펜션 부착 지점) 주위로 위/아래로 흔들리게 합니다.
• 자세 유지: 스티어링 너클의 서스펜션 부착 지점 (예: 더블 위시본 설정의 상부 및 하부 컨트롤 암)은 휠의 움직임 궤적을 제한하여 휠이 지면에 수직으로 유지되도록 (또는 사전 설정된 캠버/토 각도를 유지) 하여 드리프트 및 불균등한 타이어 마모를 방지합니다.

III. 스티어링 너클 작동을 위한 핵심 협력 구성 요소 (필수)

1. 티 로드 + 볼 조인트: 스티어링 힘을 전달합니다. 볼 조인트는 스티어링 너클이 서스펜션과 함께 위/아래로 움직이면서 편향될 수 있도록 합니다 (다각도 움직임).
2. 허브 베어링: 스티어링 너클과 허브 사이의 마찰을 줄여 자유로운 휠 회전을 가능하게 하는 동시에 방사형 (무게) 및 축 방향 (측면 힘) 하중을 견딥니다.
3. 하부 컨트롤 암/쇼크 업소버: 스티어링 너클에 지지점과 움직임 궤적을 제공합니다. 쇼크 업소버는 진동을 흡수하고 하부 컨트롤 암은 측면 힘 (예: 코너링 중 원심력)을 전달합니다.


저희의 장점
1． 품질 안정, 경쟁력 있는 가격, 좋은 애프터 서비스
저희가 제공하는 모든 제품은 합리적인 가격으로 좋은 품질을 가지고 있습니다. 저희는 고객의 이익을 보장하기 위해 제품 품질과 애프터 서비스에 중점을 둡니다. 고객에게 저희 회사와의 장기적인 협력에 대한 신뢰를 심어주기 위해.
2． 저희 제품 중 많은 제품이 재고가 있으며, 배송 시간이 빠릅니다.
저희 Isuzu 제품은 많은 양의 재고를 보유하고 있어 고객의 시간 비용을 절약할 수 있습니다. 재고 제품은 3일 이내에 배송할 수 있습니다. 제품을 생산해야 하는 경우 배송 시간은 품목 및 주문 수량에 따라 달라집니다.
3. MOQ 요청 없음, 소량 주문 가능.
저희 ISUZU 제품은 MOQ 요구 사항이 없으며, 고객의 모든 수량의 주문을 받습니다. 물론, 주문 수량이 많을수록 가격이 더 유리합니다.
4. 원스톱 서비스
저희는 Isuzu 부품 외에 다른 제품도 고객에게 제공할 수 있으며, 다른 공급업체로부터 고객을 위해 상품을 수령하고 배송할 수 있습니다.
